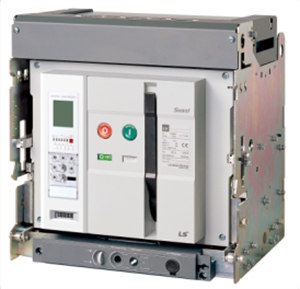

ACB-Máy cắt không khí

 Phạm vi ứng dụng các thiết bị ACB của Havells là từ 630A – 4000A, có nhiều loại : 2 cực, 3 cực và 4 cực với dòng cắt từ 50kA – 100kA. Những máy cắt này được thiết kế để thực hiện các công việc phức tạp trong hệ thống điện, nó tạo ra sự đóng cắt ổn định, tin cậy, nâng cao tuổi thọ của hệ thống và giúp hệ thống loại bỏ những rắc rối có thể gặp phải.

Những máy cắt này có kích cỡ nhỏ gọn. Chiều cao, độ sâu và độ rộng của panel phía trước của tất cả các loại là giống như nhau. Phụ kiện là chung, phía trước có thể can thiệp, dễ dàng lắp đặt mà không cần sử dụng cáp điện.

Đặc trưng :

- Kích cỡ nhỏ gọn, phạm vi ứng dụng rộng và khả năng đóng cắt cao

- Phạm vi dòng tải của thiết bị là từ 630A- 4000A, với 3 loại kích cỡ.

- Chiều cao, độ sâu và mặt cắt cửa panel giống như nhau với tất cả các thiết bị

- Phụ kiện chung cho các thiết bị

- Cấu tạo modul hóa đối với các đầu cực

- Tiếp điểm dập hồ quang dễ dàng thay thế.

Cấu tạo

Máy cắt hoạt động theo kiểu năng lượng được dự trữ, nó sử dụng một lò xo được nạp trước, lò xo có thể được nạp bằng tay với sự trợ giúp của cơ cấu nạp lò xo, hoặc nạp bằng điện với sự giúp đỡ của động cơ nạp, nếu được cung cấp. Cơ chế hoạt động như vậy được sử dụng trong tất cả các máy cắt Havells. Cơ chế này được phát triển sử dụng số các bộ phận ít hơn, cải tiến hơn so với các thiết bị trước đây vì vậy nó tạo ra sự tin cậy hơn, tuổi thọ cao hơn và yêu cầu bảo trì bảo dưỡng ít hơn.

- Cơ chế tiếp xúc (Contact Mechanism) : Bộ phận dẫn điện được thiết kế theo kiểu modul hóa. Mỗi cực gồm có các tiếp điểm chính và các tiếp điểm hồ quang, các tiếp điểm này được lắp đặt trong các vỏ bọc modul hóa. Các tiếp điểm này được chế tạo từ hợp kim bạc. Hoạt động của tiếp điểm hồ quang với tiếp điểm chính là các tiếp điểm hồ quang sẽ đóng trước và mở sau các tiếp điểm chính. Điều này giảm bớt sự ăn mòn các tiếp điểm chính trong các trạng thái hoạt động bình thường và ngắn mạch. Dụng cụ đo lường dòng điện được đặt bên trong mỗi bộ cực xung quanh đầu nối thấp hơn.

- Bộ phận dập hồ quang (Arc Chutes) : Bộ phận dập hồ quang được cung cấp để dập hồ quang điện. Bộ phận này gồm có các tấm kim loại mỏng được lắp đặt song song trong những vỏ bọc cách ly. Hồ quang được phân đều cho những tấm kim loại này mà nó giúp dập hồ quang nhanh hơn. Hồ quang vì thế bị hạn chế, phân chia và dập tắt trong bộ phận dập hồ quang. Sự cách ly hợp lý giữa các bộ phận dẫn điện, sự tiêu thụ năng lượng ít hơn khi ngắn mạch làm cho nó có khả năng thiết lập những kết nối tải và hệ thống nguồn cấp ở cả hai mặt.

- Cơ chế nhả gồm có các chốt giữ từ tính mà nó liên kết với các nút ấn báo nhả. Mạch điện cung cấp một tín hiệu cho bộ phần này trong trường hợp xảy ra quá dòng, quá tải…và bộ phận này sẽ tác động để nhả máy cắt.
